Elektronikaszerelés egy kicsit eltérve a megszokottól

Ugye általában amikor egy gitárban elektronikát javítunk, cserélünk, akkor más sem csinálunk, mint csavarozunk, meg forrasztunk, a potik helye már előre ki van fúrva a gitárban, minden úgy van elkészítve, hogy később is jól hozzáférhető legyen, lehessen rajta alakítani, kicserélni alkatrészeket. (már a hagyományos típusú elektronikákról beszélek, mert újabban hódít a nyomtatott áramkörös verzió, amit jóval nehezebb, vagy épp néhány esetben lehetetlen javítani.)

Került hozzám egy hangszer, aminek az volt a problémája, hogy valami recsegett, ha a gazdája kihangosította a beépített piezo rendszerrel. Némi nézegetés meg próbálgatás után kiderült, hogy a potméter kontaktos. Ilyenkor én először mindig jóhiszemű vagyok, hátha egy kis WD-40, vagy bármi hasonló segít, kioldja, kimossa a szennyeződést, és máris rendbejön minden. Hát ebben az esetben nem volt szerencsém... Ugyanúgy recsegett a hang, mint előtte.

Gondoltam, semmi probléma, kerítek egy ugyanilyen potmétert, és nem lesz semmi gond. Először hangszerboltokban próbálkoztam, ahol egyöntetűen azt a tanácsot kaptam, hogy áááááááááá, ezt dobd ki a p..ba és vegyél egy újat. Mármint egész vezérlőfelületet EQ-val. Úgy néz ki a rendszer amúgy, hogy van egy NYÁK (nyomtatott áramkör) lap, amire fel van építve a háromsávos EQ, meg a hangerőszabályzó. Én a részletekhez nem értek, mindenesetre nem két fillér, ha az egészet le akarom cserélni, ráadásul tényleg csak a poti volt a hibás.

Gondoltam, csak nem hagyom ennyiben, bementem egy elektronika boltba, ahol árulnak mindenféle potmétereket, csak épp arra, amit ki kellett cserélnem, nem volt ráírva, hogy mekkora ellenállású... Mit van mit tenni, vissza a műhelybe, megmérni multiméterrel a lábak közti ellenállást (egy ismerősömtől utólag tudtam meg, hogy legegyszerűbb a két szélső láb között mérni, mert az a maximum kapacitást adja meg, és nem függ a tekerő pozíciójától...) Utána végre kiderült, hogy 10kOhm-os a kicsike, akkor vissza egy elektronika boltba (bosszúból, mert nem tudták megmérni ott helyben, egy másikba mentem, ahol sokkal barátságosabbak is voltak), és végül a kezemben volt a kívánt alkatrész. Nem mondom a beszerelésnél trükközni kellett rendesen, mert nem ugyanakkora volt a méret, de végül sikerült. Íme az eredmény:

Felkészülés a beszerzés után

A régi, meghatározhatatlan poti (kék), és az új lakó

Csak elforgatva fért el, de eredetileg amúgy is úgy egyeztünk meg a hangszer gazdájával, hogy akár a hangszer külsejére is applikáljak fel valami potit, hogy ne kelljen az egész szerkezetet kicserélni. Nos ez így bennmaradt a hangszerben.

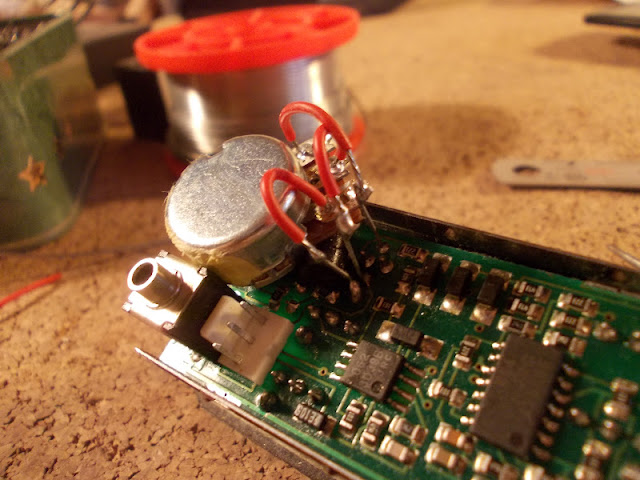

Kicsit olyan lett, mint valami bomba, csak itt nem kell elvágni a piros vezetéket.

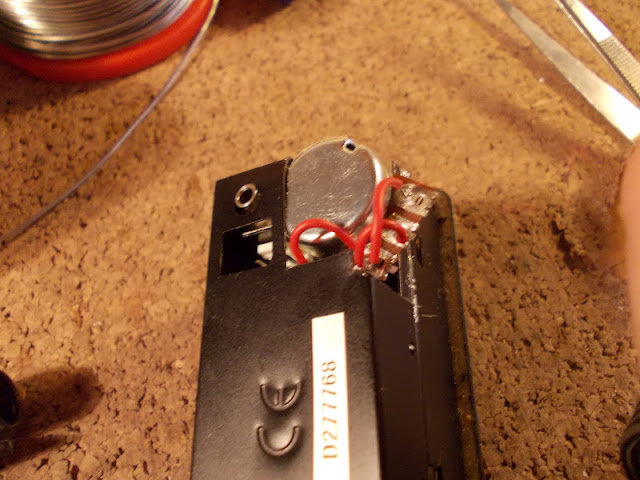

Még a házba is sikerült visszatenni az egészet, igaz, kicsit szellősíteni kellett a burkolatot.

Így nézett ki az asztal a művelet után :)

És ennyi látszik kívülről.

Szóval nem minden kidobandó, ami úgy tűnik elsőre, de ezt már annyiszor leírtam, hogy már nekem is a könyökömön jön ki.
